H12W彈簧式止回閥
H12W彈簧式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流， 可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
H12W彈簧式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流， 可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
| 產品名稱： | 彈簧式止回閥 | 產品型號： | H12W |
| 公稱通徑： | DN15～DN50 | 結構形式： | 立式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 內螺紋 |
| 適用溫度： | -0ºC～+100ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 銅、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
H12W彈簧式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流， 可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。產品特點
1、閥瓣關閉快速，水錘壓力小2、水平管道或垂直管道均可使用，安裝方便
3、流道通暢、流體阻力小
4、動作靈敏、密封性能好
5、閥瓣行程短、關閉沖擊力小
6、整體結構簡單緊湊、造型美觀
7、使用壽命長、性能可靠

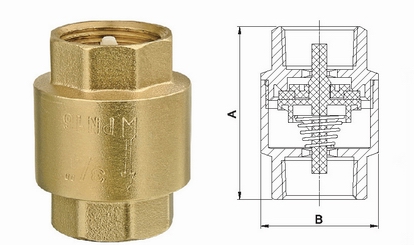

外形結構圖
主要外形尺寸
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| A | 48 | 52 | 57 | 65 | 70 | 82 |
| B | 33 | 41 | 44 | 54.5 | 59.5 | 80 |
安裝應注意以下事項
1、在管道系統中不要讓止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。2、安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。

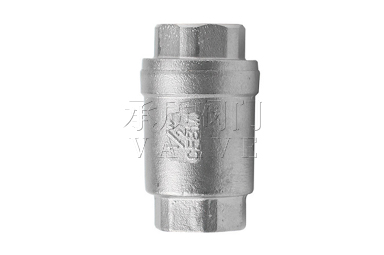

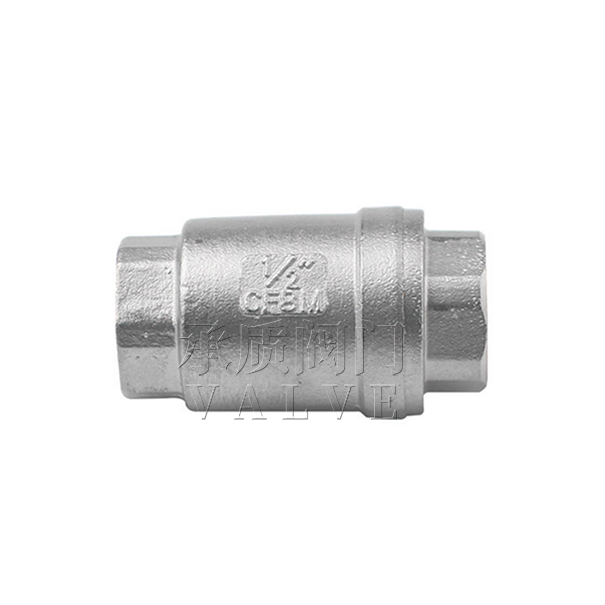

H12W彈簧式止回閥實物圖
|
聲明：【H12W彈簧式止回閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的H12W彈簧式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
