Q41F不銹鋼法蘭球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。與其它閥類相比，球閥具優點1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
| 產品名稱： | 法蘭球閥 | 產品型號： | Q41F,Q41H |
| 驅動方式： | 手動,氣動,電動 | 連接形式： | 法蘭 |
| 結構形式： | 浮動式 | 密封結構： | 軟密封,硬密封 |
| 壓力范圍： | 1.6MPa-25MPa | 公稱通徑： | DN10-DN300 |
| 常用材質： | WCB,不銹鋼等 | 銘牌： | 承質閥門 |
Q41F法蘭不銹鋼球閥結構形式與用途：
一、浮動球閥
1、閥座采用增強聚四氟乙烯及聚苯，能適用于較高的溫度及各種介質工況。
2、采用下裝式閥桿，設置倒密封結構，能確保填料處可靠密封。
3、設置90度開關帶孔定位片，根據需要可以加鎖，防止誤操作。
二、固定球閥
1、采用彈簧及板簧預載的可動金屬閥座結構.密封力設計合理.啟閉靈活.密封可靠。
2、根據用戶的要求.可設計成適用于含固體顆粒，料漿等介質的結構或耐較高溫的材料。
3、采用下裝式閥桿，設置倒密封結構，能確保填料處可靠密封。
4, B.B浮動結構、防火、防靜電。

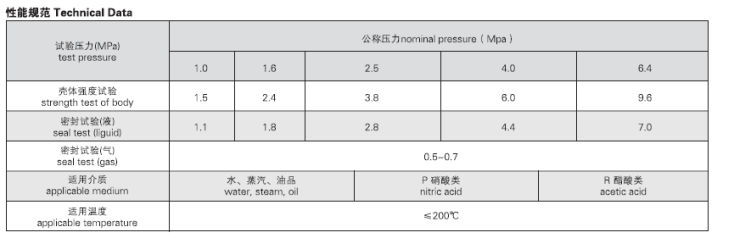

Q41F法蘭不銹鋼球閥性能規范
性能規范
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
| GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
壓力試驗
| 公稱壓力NominalPressure | 1.6 | 2.5 | 4.0 |
|
強度試驗 Shell Test |
2.4 | 3.8 | 6.0 |
|
水密封試驗 Water Seal Test |
1.8 | 2.8 | 4.4 |
|
氣密封試驗 Air Seal Test |
0.4-0.7 | ||
零件材料
|
閥體 Body |
ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | |
|
球體閥桿 Ball Stem |
1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
|
閥座 Seat |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL | ||||||
|
墊片 Shim |
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket | ||||||
|
閥桿座 Stem Seat |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite | ||||||
|
填料 Packing |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite | ||||||
|
填料壓蓋 Gland |
1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | |
|
溫度 Temperature |
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29℃～300℃(對位聚笨 PPL) -29℃～550℃(金屬硬密封) |
||||||
|
介質 Medium |
水蒸汽油品 Water steam Oil goods |
硝酸類 Nitric Acid |
強氧化介質 strongey oxidable medium |
醋酸類 Acetic Acid | 尿素類Urea | ||

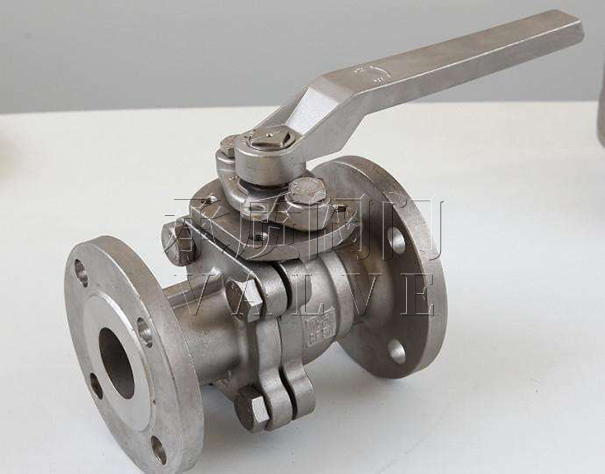

Q41F法蘭不銹鋼球閥實物圖

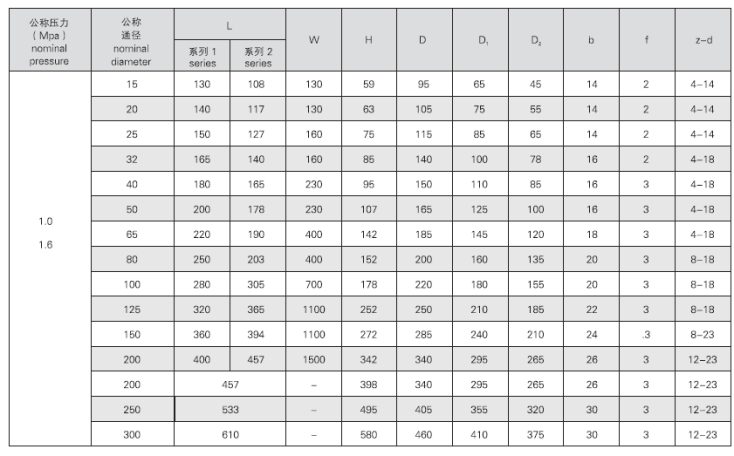

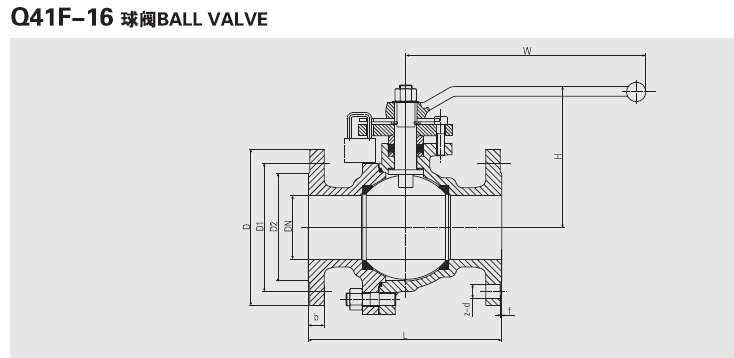

Q41F法蘭不銹鋼球閥結構圖及主要尺寸表
