Q71F對夾球閥對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、酸、醋酸、氧化性介質、尿素等多種介質。
| 產品名稱： | 對夾式球閥 | 產品型號： | Q71F |
| 驅動方式： | 手動,電動,氣動 | 連接形式： | 對夾式 |
| 結構形式： | 薄型 | 密封結構： | 軟密封 |
| 壓力范圍： | 1.6MPa-6.4MPa | 公稱通徑： | DN15-DN150 |
| 常用材質： | 碳鋼,不銹鋼等 | 銘牌： | 承質閥門 |
Q71F對夾球閥說明
|
船用超短型球閥概述 本產品參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。對夾保溫夾套球閥保溫效果好。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。 用途：對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。 主要零件材料
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||

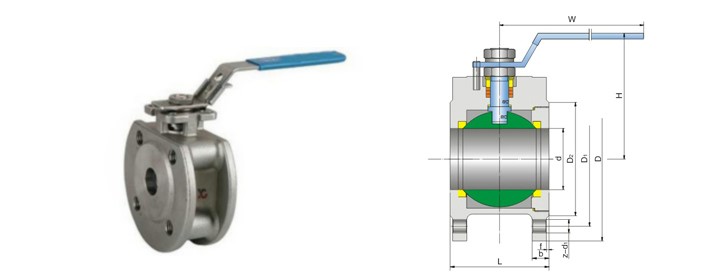

| 主要尺寸 | 單位：mm |
|
SIZE
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
21/2"
|
3"
|
4"
|
5"
|
6"
|
8"
|
|
d
|
15
|
20
|
25
|
29
|
38
|
|
62
|
76
|
92
|
110
|
145
|
195
|
|
L
|
32
|
38.5
|
45
|
55
|
62
|
72
|
95
|
120
|
145
|
200
|
225
|
275
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
|
H
|
62
|
70
|
79
|
86
|
92
|
102
|
158
|
172
|
187
|
200
|
240
|
278
|
|
E
|
110
|
125
|
135
|
150
|
150
|
180
|
250
|
300
|
350
|
650
|
840
|
1000
|
|
b
|
14
|
14
|
16
|
16
|
18
|
20
|
22
|
24
|
24
|
26
|
26
|
28
|
|
z-d1
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-23
|
12-20
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|

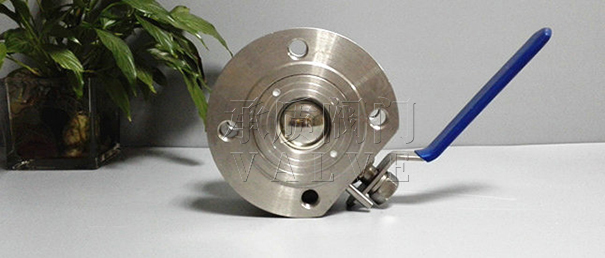

注：其中6"、8"閥體為兩段式超短型結構。Q71F對夾球閥說明實物圖

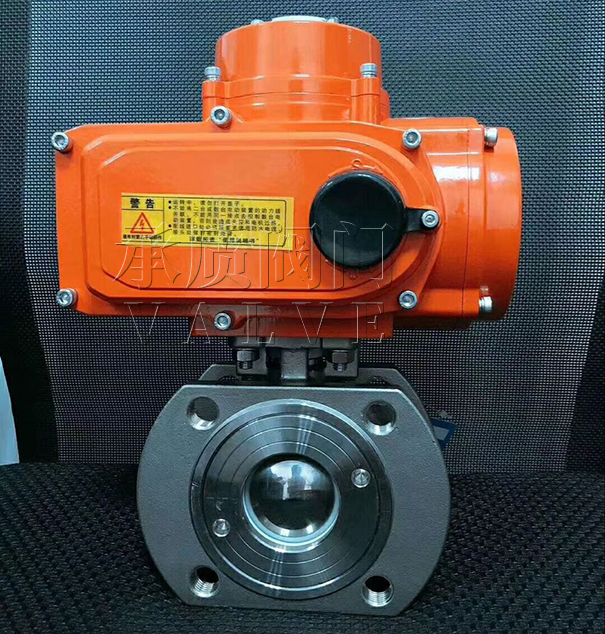

電動對夾式球閥圖片

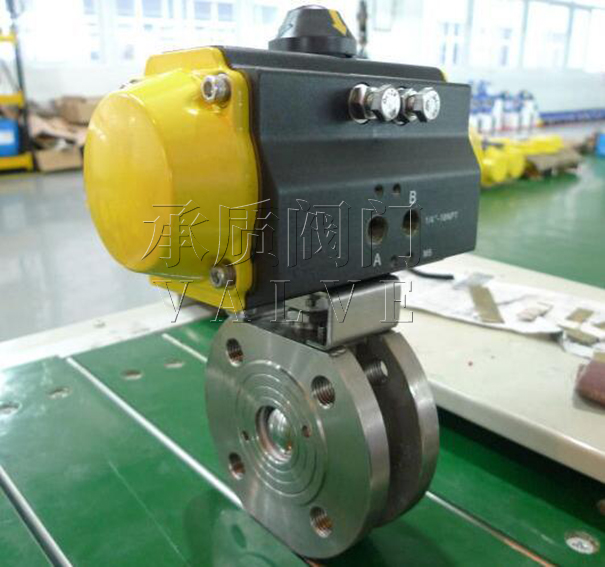

氣動對夾式球閥圖片
|
